《易造ETMS3.0防雷監控系統》采用工業級的SCADA (SupervisoryControl And Data Acquisition)數據采集與監控系統，現場數據通過RS485通信到達智能網關服務器，該服務器將前端數據進行處理和緩存，同時作為工作站進行局部監控；網關服務器將處理后的數據通過Ethernet高速網絡傳輸至管理中心的監控管理平臺，實現“集中管理、分散控制”的監控構架。通過對浪涌保護器（SPD）運行參數的準確測量，實現SPD使用狀態、劣化過程的實時監測，采用“性能劣化預警”和“完全失效報警”的二級報警方式，最終完成雷電保護的連續性、100%安全性，提高運行維護的智能化、網絡化，同時降低了運行維護的成本。

（一）安全性：整個智能雷電在線監測系統可脫機工作不受病毒感染、黑客攻擊，具有高度的安全和保密性。

（二）可靠性：采用成熟、穩定、完善和通用的技術設備，系統具有一致性，升級能力和技術支持，能夠保證全天候不間斷長期穩定運行，有完備的技術培訓和質量保證體系。

（三）先進性：采用科學的、主流的，符合發展方向的技術、設備和理念，系統集成化、模塊化程度高、兼容性強，適應工作的可持續發展。

（四）擴展性：系統、設備接口的擴展，可兼容性，系統規模和功能應易于擴充，系統配套軟件具有升級功能。

（五）易操作性：提供清晰、簡潔的中文操作界面，操作與控制簡便、靈活、易學易用，便于管理和維護，能自動糾錯和系統恢復。

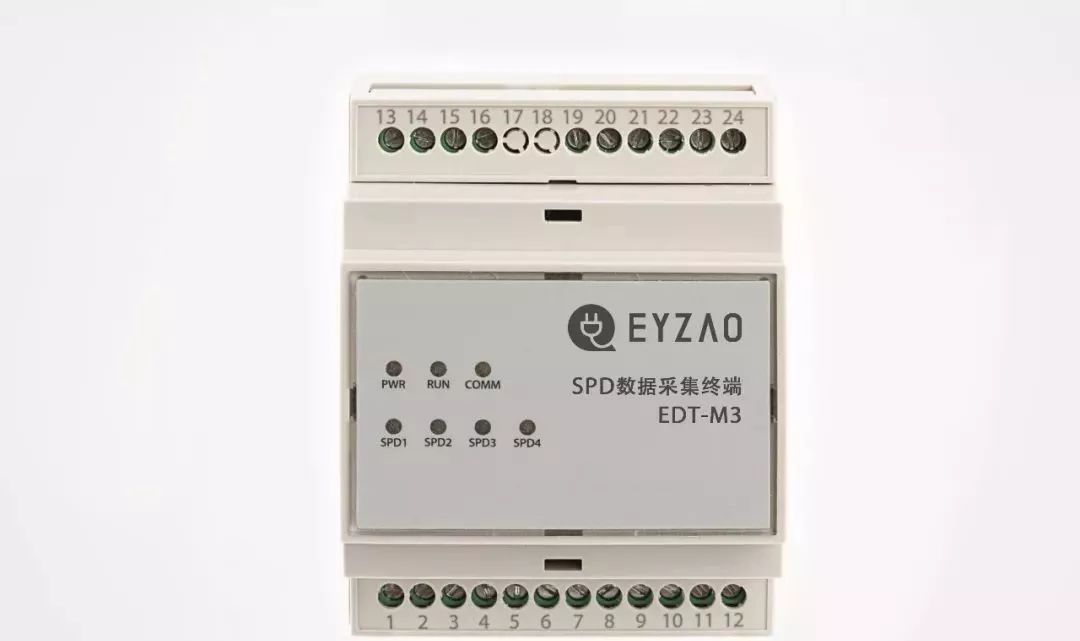

1 電源SPD數據采集終端（主動型）

 產品型號：EDT-M3

2.信號SPD數據采集終端（可用于各種信號SPD的劣化預警測量）

產品型號：EDT-S3

3.在線接地電阻監測終端（實時測量接地電阻、接地引下線連接狀態等）

產品型號：EDT-G3

4.直擊雷監測終端

產品型號：EDT-D3

5.防雷型智能網關服務器（通信傳輸設備）

產品型號：EDT-GWS-03

易造ETMS3.0防雷監控系統，針對某些項目上的安全和管理二方面的缺陷，通過采用易造的SPD智能監測技術，提出了用自動化技術手段代替人工操作，用計算機代替人工管理，從而完全實現防雷保護設施24小時不間斷可靠安全運行，杜絕安全事故隱患，對于歷史運行管理數據和將來的預期管理，都能提前計劃，做到有備而來，提高項目的現代化、自動化和科學的防雷安全管理水平。

1）監測電源及信號SPD特性參數，實現SPD劣化過程預警，以及完全失效報警的二級報警功能。做到故障的事先排除，實現100%防雷安全；

2）電源SPD外置過電流保護裝置的狀態監測及報警；

3）監測防雷模塊的插拔狀態，避免人為誤拔插；

4）室內感應雷的雷擊計數功能，同時記錄雷擊時間，可以用于本地過電壓沖擊密度分析、雷擊事故分析的參考數據；

5）室外直接雷的雷擊計數功能；

6）室外接地電阻在線監測及故障報警；

7）接地等電位連接狀態、橋架等電位連接狀態的在線監測等各類回路電阻的在線監測及故障報警；

8）整個系統通信狀態監測，系統實時監測每個通信節點，對網絡的實時通信狀態進行管理和故障報警；

9）強大的軟件功能

顯示每個SPD的平面和立體空間位置，便于維護人員查找；

記錄每個SPD和通信節點的運行狀態、運行參數、報警記錄、維護更換記錄；

各種預警、報警功能，軟件可以設置屏幕虛擬聲光報警、短信輸出報警、自動郵件報警、電話報警、輸出外接報警設備，實現多通道同步分級報警與定向報警；

強大的數據處理能力，系統內置運行日志，實現歷史事件記錄、存儲、查詢、列表、統計、自動報表生成、歷史數據分析，支持仿真儀表顯示，門禁等各類BA信息輸入控制，視頻IPCamera 接入和WEB發布等豐富的功能選擇；

先進的管理功能，支持權限分級管理、查詢，實現對整個系統的全方位、多層次、安全性、針對性的高效管理。

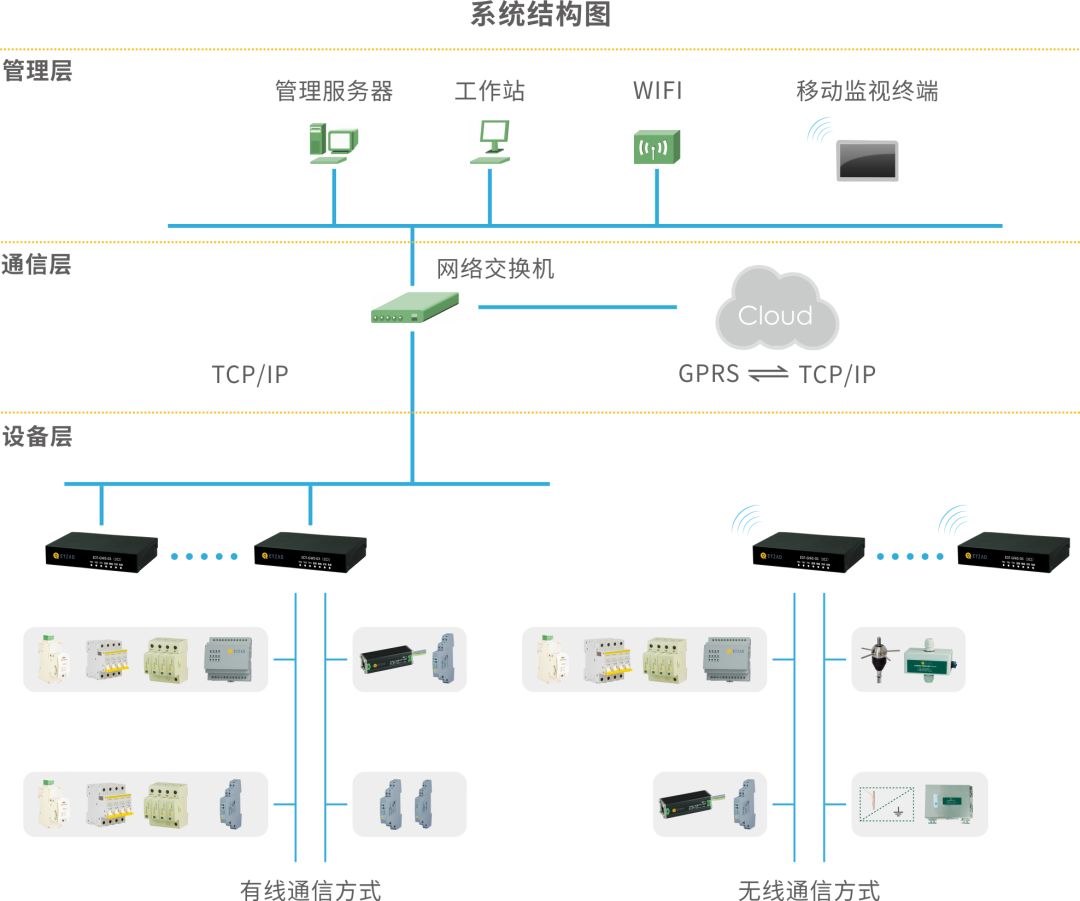

易造ETMS3.0防雷監控系統采用RS485總線方式進行信號傳輸，通過智能網關將RS485總線轉換為標準網絡信號并進行數據處理后，通過光纖上傳主機進行實時監控。主要由以下部分組成

設備層：各種功能的數據采集終端、電涌保護器等。

通信層：防雷型通信傳輸設備。

管理層：監控主機和服務器，以及易造雷電保護智能管理軟件、數據庫。

1.后備保護狀態監測

SPD前端保護開關或熔絲因受強雷擊或其它過載原因而跳閘或熔斷，當發生以上狀態時，后臺會第一時間感知到并發出告警聯動，促使管理人員及時解決問題。

2.SPD插拔狀態監測

SPD被人為拔出或由于松動而產生的開關量信號，智能SPD通過其開關量采集端子采集其狀態，及時將信息或告警傳送至后臺或遠程。

3.熱脫扣狀態監測

SPD生命周期結束的標志，當該狀態出現時，表明SPD已徹底老化或損壞，處于不可用狀態，智能SPD的開關量端子負責該信號采集，并將結果傳送后臺，提醒維護人員立刻更換SPD。

4.雷擊計數

因SPD均有壽命，當達到一定程度的雷擊次數和強度時，SPD徹底劣化失效，智能SPD通過其感應線圈獲得累計受到的雷擊次數，為安全起見雷擊次數較多的情況建議及時更換SPD。

5.漏電流監測

每個SPD在出廠時均有一個漏電流值，每次遭受雷擊后漏電流會增大，根據規范要求，當漏電流變化率達到200%時，SPD應及時更換；

6.劣化指示與劣化預警

劣化指示它根據漏電流、雷擊強度、雷擊計數進行相關計算，得出SPD的壽命指示，并根據設定的劣化預警值提前對SPD壽命進行劣化壽命預警，提醒維護人員及時維護。

7.項目管理

提供的后臺綜合監測平臺軟件，是組態化系統，可以支持無上限的項目定義，每個項目具備獨立的結構，項目之間可以獨立運行，用戶可以根據本身需要定義定義一個或多個項目，把它們分布在不同的環境下運行而不受干擾，如可以為每個子站建立一個項目，也可以把所有子站合在一起形成一個綜合項目，操作非常靈活。

8.權限管理

本系統為安全考慮，提供了嚴格的權限管理準則，即把權限進行分級處理，共分三級，第一級為系統管理員，具備最高權限，定義整個系統架構，定義下屬的操作人員，對系統進行維護管理。

第二級為操作員級別，該級別能夠完成日常管理，包括監測、查詢、統計等，但只限于本身所管轄的SPD范圍，如子站操作員就屬于這個級別，操作員不能定義用戶，不能定義自己的權限，不能定義項目架構，但可以修改自己密碼，可以利用內置的Excel組件進行數據分析等。

第三級為瀏覽用戶，主要用于遠程用戶，可以通過內網或公網完成遠程登錄，該用戶智能瀏覽系統的實時狀態，不提供菜單選項，不能進行數據分析，只能瀏覽數據。

1.SPD安裝位置

依據《建筑物電子信息系統防雷技術規范》 GB 50343 -2012表5.4.3-3，進入建筑物的交流供電線路，在線路的總配電箱等LPZ0A或LPZ0B與LPZ1區交界處，應設置Ⅰ類試驗浪涌保護器或Ⅱ類試驗浪涌保護器作為第一級保護；在配電線路分配電箱、電子設備機房配電箱等后續防護區交界處，可設置Ⅱ類或Ⅲ類試驗浪涌保護器作為后級保護；特殊重要的電子信息設備電源端口可安裝Ⅱ類或Ⅲ類試驗浪涌保護器作為精細保護。

2.系統軟件安裝位置

監控中心應包括：監控主機、服務器、報警裝置等設備。而系統軟件則是顯示在電腦。主機與電腦可選擇安放在監控區域，可統一監控管理。系統軟件會通過聲光報警提示監控人員設備異常位置，這時就可以安排最近的工作人員進行危險排查與維護檢修等。

系統實施所涉及的技術標準和規范、產品標準和規范、工程標準和規范、驗收標準和規范等必須符合中華人民共和國有關條例及規范，包括但不限于：

《建筑物防雷設計規范》GB50057-2010；

《安全防范工程技術規范》GB50348-2004；

《出入口控制系統工程設計規范》GB50396-2007；

《建筑物電子信息系統防雷技術規范》GB50343-2012；

《建筑物防雷裝置檢測技術規范》GB/T 21431-2015；

雖然某些建筑物設置有接閃器（網）作為直擊雷防護，但二次系統的部分回路有可能遭受雷電流的侵入而使設備受損，所以在二次系統設置完善的防雷器是必須的，但隨著防雷器的長時間并網運行暫態過電壓和多次雷電入侵，防雷器泄漏電流逐漸增大引起防雷器脫離線路失去防雷保護，甚至因SPD失效而引起火災。作為重要的調度、管理中心，供電系統安全可靠運行是確保航管樓最基礎的運行條件，所以在供電系統組建智能雷電在線監測系統做到提前預知、提前預警、提前預防，將防火安全、可靠供電作為首要保護目的。

 杭州易造智能雷電在線監測系統，通過實時監測每組SPD中的每相防雷模塊微安級泄漏電流（符合GB/T 21431要求），當泄漏電流超過系統設置數值預判SPD模塊劣化，并通知工作人員進行及時更換達到提前預知、預警、預防目的；通過實時監測每組SPD峰值電流，通過數據的整理分析為后續防雷整改方案提供數據依據，同時因可以實時監測每組SPD峰值電流、發生時間、極性等參數，為因雷電入侵而造成的事故鑒定提供最有力的證據。
